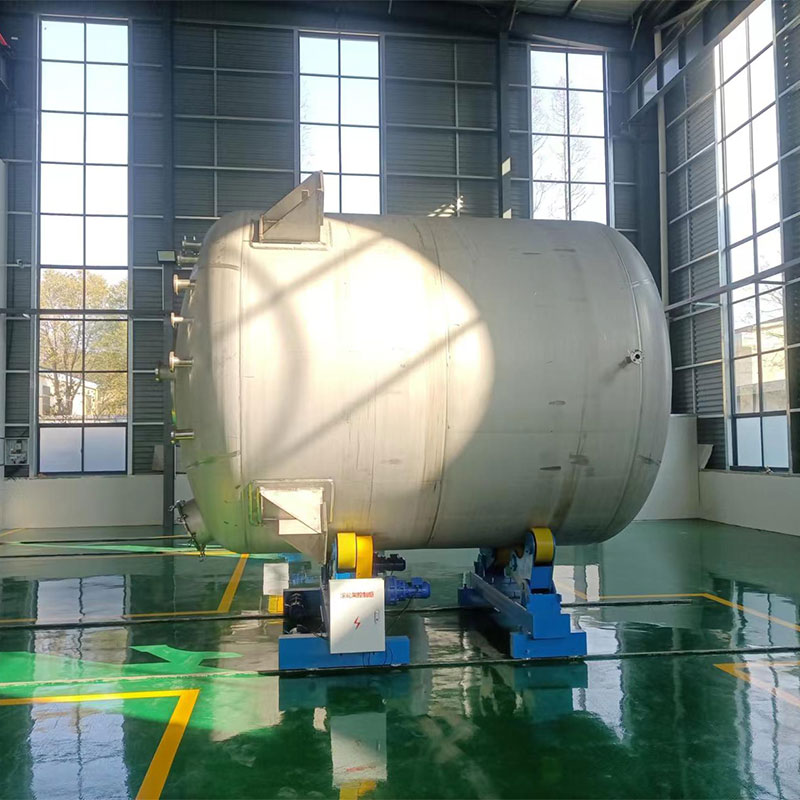

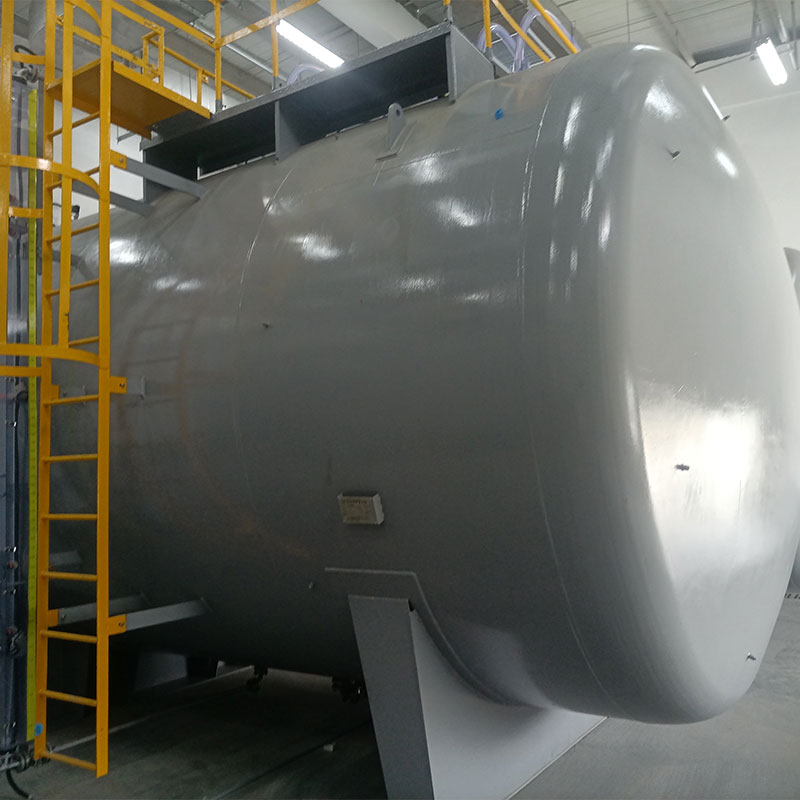

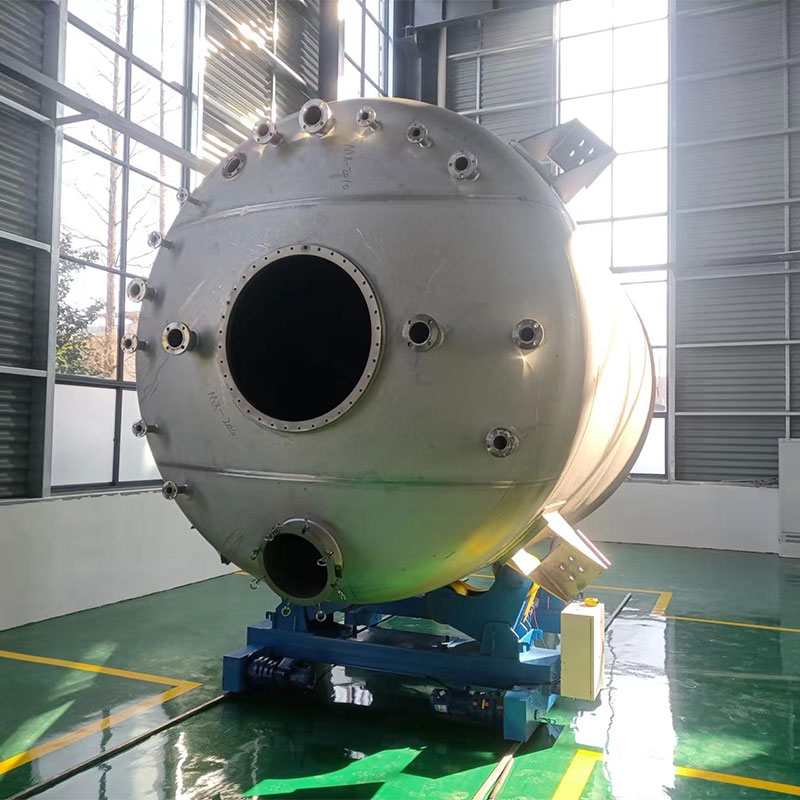

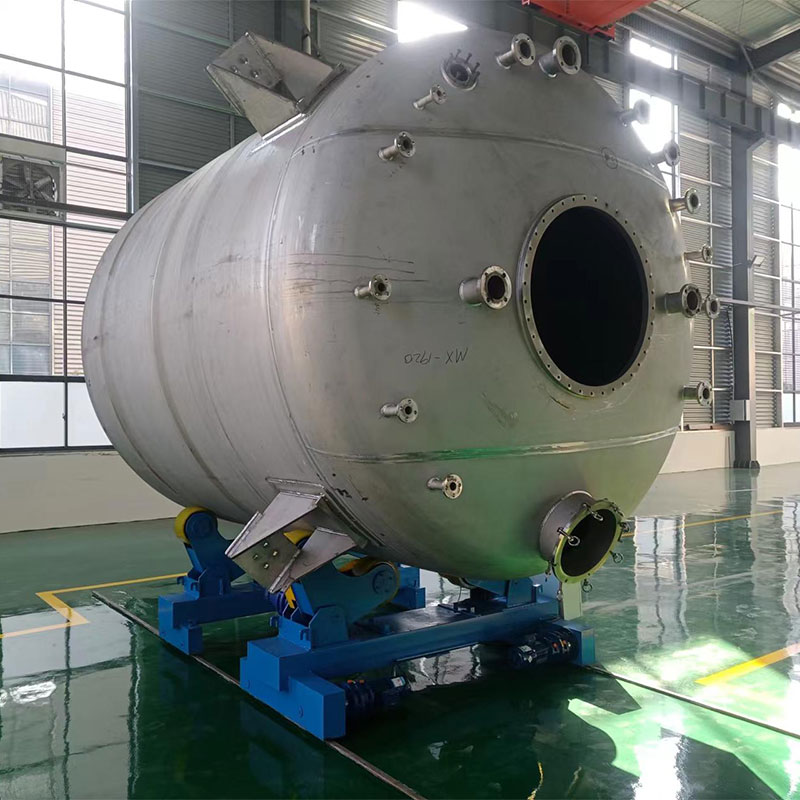

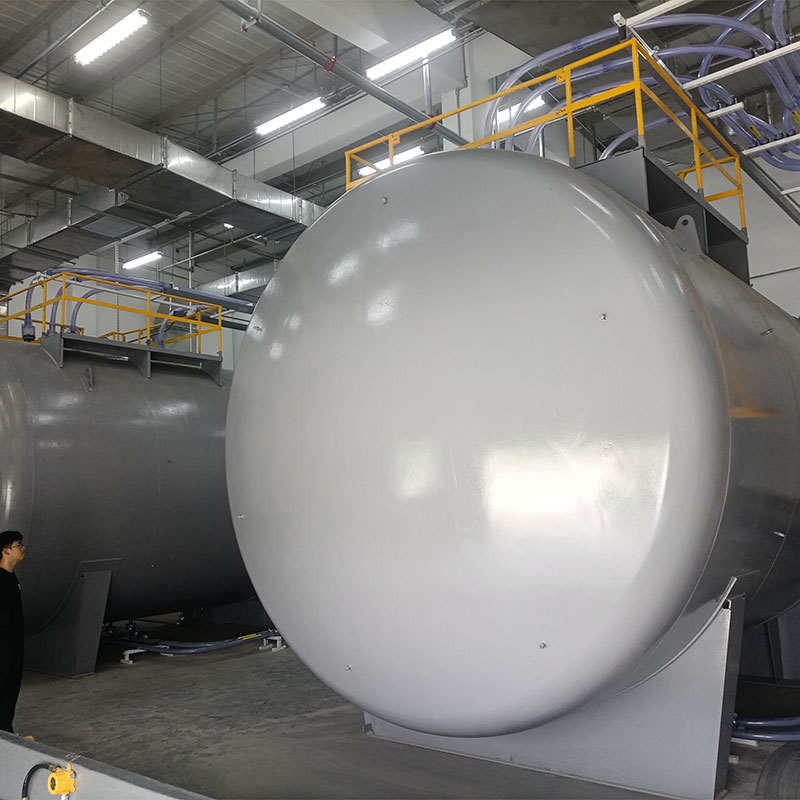

Электронное оборудование из стали, футерованное PTFE, включает в себя резервуары, реакторы и башни. Это вид высокочистого антикоррозийного оборудования, футерованного высокочистыми фторопластами (M111, M18, AP230, AP231, AP231sh и другие пластины) внутри оболочек из различных металлических мате...
Электронное оборудование из стали, футерованное PTFE, включает в себя резервуары, реакторы и башни. Это вид высокочистого антикоррозийного оборудования, футерованного высокочистыми фторопластами (M111, M18, AP230, AP231, AP231sh и другие пластины) внутри оболочек из различных металлических материалов с характеристиками низкого осаждения примесей, коррозионной стойкости, сопротивления отрицательному давлению, сопротивления высокой температуре, антипроникания и так далее, и может использоваться для хранения всех видов жидкостей, требующих высокой чистоты. Он может быть использован для хранения всех видов жидкостей, которые требуют высокой чистоты. Электронное оборудование с фторсодержащей футеровкой, производимое компанией Тайфулонг, широко используется в полупроводниковой, фотоэлектрической, мокрой электронике и химической промышленности.
С помощью системы воды высокой чистоты 22,5 мегаом, разработанной в сотрудничестве с ведущими специалистами в Китае, и богатого опыта в производстве оборудования для фторной футеровки, компания Тайфулонг уже достигла чрезвычайно высоких показателей оборудования для фторной футеровки электронного класса, и показатели класса G3 уже достигли 300 единиц, а показатели класса G4G5 почти достигли 50 единиц, и она тесно сотрудничает с TSMC и SMIC. Среди них, производительность электронного бака для хранения перекиси водорода является наиболее выдающейся.
Преимущества продукта
1.осадки с низким содержанием примесей: использование японских фторсодержащих материалов DAIKIN (или эквивалентной модели аналога), таких как M111, M18, AP230, AP231, AP231sh и т.д., с системой сверхвысокой чистоты воды 22,5 мегаом, разработанной в сотрудничестве с экспертами, до G5 (примеси металлов ≤ 0,01ppb).
2.коррозионная стойкость: футеровочный слой из фторсодержащего материала может эффективно противостоять различным сильным кислотам (серная кислота, соляная кислота, азотная кислота, плавиковая кислота и т.д.), сильной щелочи, органическим растворителям и другим агрессивным средам.
3.устойчивость к отрицательному давлению: слой подкладки и оболочка оболочки между специальной обработкой, самый высокий предел вакуумной стойкости (-1Mpa), может противостоять производству циркуляции жидкости, когда вакуум.
4.высокая термостойкость: Благодаря характеристикам фторсодержащего материала, он может выдерживать высокую температуру до 300 градусов.
5.анти-проникновение: в ответ на плавиковой кислоты, сильное проникновение коррозионных жидкостей, изостатического давления процесс производства стали футерованные PTFE резервуары могут эффективно противостоять проникновению в течение длительного времени. Из-за высокого давления изостатического процесса прессования, до 30Mpa, слой футеровки, сформированный этим процессом, имеет высокую плотность, которая может эффективно противостоять проникновению плавиковой кислоты и значительно улучшить срок службы.
6.длительный срок службы: по сравнению с обычными резервуарами, срок службы резервуаров с фторной футеровкой значительно увеличивается, до 20 лет.
7.простота ремонта и обслуживания: локальные повреждения могут быть устранены на месте, что снижает эксплуатационные расходы.
8.поддержка индивидуальной настройки: поддержка нестандартного дизайна, могут быть настроены материалы, размер, температура, уровень давления и множество дополнительных функций, чтобы адаптироваться к сложным условиям работы.
9.одноостановочное обслуживание: поставщик обеспечивает одноостановочное обслуживание от проектирования до установки для обеспечения быстрой доставки.
10.послепродажное обслуживание: 24-часовая горячая линия, 72-часовое обслуживание.
В качестве основной матрицы продукции Тайфулонг, оборудование PTFE с футеровкой из стали электронного класса (включая резервуары/цистерны, реакторы, башни) использует композитный процесс металлической оболочки (в основном нержавеющая сталь 304L/316L) и футеровки из фторопласта высокой чистоты (пластины серии DAIKIN M111/M18/AP230), и достигает осадка с низким содержанием примесей и сверхвысокой чистоты благодаря проверке системы сверхчистой воды 22.5MΩ и технологии формовки под изостатическим давлением 30MPa.достигается идеальное сочетание осадка с низким содержанием примесей, полной коррозионной стойкости и сверхвысокой чистоты, и он специально разработан для изготовления полупроводниковых пластин, производства фотоэлектрических элементов, мокрой электронной химической подготовки и других сложных сценариев.
Основные технические преимущества
1.G5 класс ультра-чистой производительности
Прослеживаемость материалов:
Внутренний вкладыш изготовлен из японского фторопласта DAIKIN (или эквивалентной производительности) электронного класса (M111/AP231sh и т.д.), а первичные частицы были очищены семь раз, с начальным содержанием ионов металла＜0.05ppb.
Весь производственный процесс завершается в чистом помещении ISO класса 7, чтобы избежать вторичного загрязнения, а готовые продукты проверяются погружением в сверхчистую воду 22,5MΩ, при этом TOC анализируется <5ppb, а ионы металлов растворяются ≤0,01ppb (класс G5).
Сертификация чистоты: SEMI F57-0318 стандарты чистоты полупроводников, ASTM D5127 сертификация материалов электронного класса, подходит для производства 12-дюймовых пластин G4/G5 чистой среды.
2.Полный спектр защиты от коррозии
Совместимость со средой:
Сильные кислоты: 50% плавиковой кислоты (≤ 200 ℃), 98% серной кислоты (≤ 260 ℃), дымящейся азотной кислоты (≤ 180 ℃) долгосрочного хранения
Специальные средства: электронная перекись водорода (30%-50% H₂O₂), аммиак (25% NH₃・H₂O), фоторезист растворители (PGMEA), нулевой реакции растворения
Структура подкладки: зеркальная электрополированная поверхность (Ra ≤ 0,2 мкм), неадгезивная поверхность, эффективно препятствующая адсорбции частиц (коэффициент удержания частиц ≥ 0,3 мкм <0,1 /см²)
3.Адаптация к экстремальным условиям работы
Давление температурное окно:
Отрицательное давление сопротивление: -1.0MPa полный вакуум (усиленный), гелий масс-спектрометрии обнаружения утечки (скорость утечки <1×10-⁹ mbar・L/s)
Температурный диапазон: -200℃ ~ 260℃ (долгосрочный), краткосрочный 300℃ (1 час), подходит для охлаждения жидким азотом и автоклавирования (SIP).
Структурное усиление: металлическая оболочка и слой подкладки, соединенные нано-переходным слоем, прочность на отрыв ≥ 10MPa (ASTM D638), сопротивление тепловому удару увеличено на 40%.
4.Технология защиты от изостатического давления
Основная технология:
Изостатическое формование под давлением 30МПа (обычный процесс 10МПа), плотность футеровочного слоя ≥2,15г/см³, пористость <0,005%, скорость проникновения плавиковой кислоты <0,0005мм/год.
Фланцевый интерфейс имеет перфтор-покрытую конструкцию с Tri-Clamp из PFA, чтобы избежать контакта металлических частей со средой.
Преимущество времени жизни: в среде плавиковой кислоты электронного класса срок службы составляет до 20 лет, что более чем в 5 раз выше, чем у традиционного оборудования из нержавеющей стали.
5.Возможность модульной настройки
Диапазон регулировки параметров:
Объем / размер: резервуар для хранения 50L~50m³, реактор 10L~10m³, диаметр башни DN200~DN2000
Уровень чистоты: уровень G3 (ионы металлов ≤ 0,1ppb), уровень G4 (≤ 0,05ppb), уровень G5 (≤ 0,01ppb) настраивается в соответствии с требованиями
Конфигурация функций:
Интеллектуальный контроль: встроенный датчик электропроводности (точность ±0,1 мкСм/см), детектор толщины лайнера (точность ±0,05 мм)
Чистое соединение: стандартный санитарный быстроразъемный интерфейс (Ra ≤ 0,2 мкм), поддержка стерилизации CIP/SIP в режиме онлайн (134℃/30 мин).
6.Примеры результатов применения продукта
Отраслевой охват：
| Области применения | Типовое оборудование | Кейсы клиентов | Поставляемая продукция |
| Полупроводниковый прибор | Емкости для хранения перекиси водорода класса G5 | TSMC, SMIC | Около 50 комплектов оборудования класса G4/G5 |
| Фотоэлектрические материалы | Емкость для фтористоводородной кислоты электронного класса | LONGi, JinkoSolar | Более 300 комплектов оборудования класса G3 |
| Мокрая электрохимия | Реактор для реагентов высокой чистоты | Anji Microelectronics, Jingrui Electric Material | Увеличение годового объема поставок на 40% |
Таблица сравнения технических параметров
| Проекты | Тайфулонг Оборудование электронного класса | Оборудование из ПТФЭ с футеровкой из обычной стали | Оборудование из перфторопласта |
| Осаждение ионов металлов | ≤0.01ppb（G5） | ≤0.1ppb（G3） | ≤0.05ppb（G4） |
| Шероховатость поверхности облицовки | Ra≤0.2μm | Ra≤1.6μm | Ra≤0.5μm |
| Устойчив к воздействию концентрации перекиси водорода | 50% долгосрочный | 30% долгосрочные | 40% долгосрочный |
| Уровни пригодности чистых помещений | ISO Класс 5 | ISO Класс 7 | ISO Класс 6 |
| Сравнение стоимости | 1.5x | 1x | 3x |
Система обслуживания
Механизм быстрого реагирования
Горячая линия: круглосуточный технический телефон, реагирование на экстренные проблемы, такие как аномалия вакуума и утечка футеровки, в течение 30 минут.
Гарантия послепродажного обслуживания: 72 часа на прибытие в основные промышленные районы страны, оснащение запасными соединениями башни и материалами для обслуживания, ремонт в течение 48 часов при внезапной поломке.
| Название продукта: | Оборудование PTFE с футеровкой из стали |
| Чистота: | G1-G5 (G5 - самый высокий уровень в Китае) |
| Функции: | Хранение, циркуляция, перемешивание реакций, конденсация, абсорбция, фильтрация, трансформация и т.д. |
| Размеры: | Возможны нестандартные размеры |
| Материал оболочки: | Углеродистая сталь, нержавеющая сталь и другие различные металлические материалы |
| Материал прокладки: | PTFE (M111, M18), PFA (AP230, AP231, AP231SH) или эквивалентные модели аналогов бренда |
| Процесс: | Облицовка плиты, изостатическое прессование |
| Особенности: | Осадки с низким содержанием примесей, коррозионная стойкость, стойкость к отрицательному давлению, стойкость к высокой температуре, непроницаемость |
| Области применения: | Полупроводниковая, фотоэлектрическая, фармацевтическая, пищевая, природоохранная, химическая, металлургическая и другие отрасли промышленности |
